PTC-XD-PRO Anti-Drone Sistemi
PTC-XD-PRO Anti-Drone Sistemi, gelişmiş UAV algılama ve engelleme yeteneklerini entegre ederek kalıcı dış mekan kurulumları için özel olarak tasarlanmıştır.Bu kapsamlı çözüm aynı anda çok sayıda hedef yön bulma ve konumlandırma yapar, hem hedef UAV'lerin hem de pilotlarının kesin konumlandırılmasını ve yörüngesini takip etmesini sağlar.
Gelişmiş radyo müdahalesi ve son teknoloji engelleme teknolojisini kullanan sistem UAV video iletimini, uzaktan kumandayı ve navigasyon bağlantılarını etkili bir şekilde kesiyor.yetkisiz uçakların hemen kaynaklarına veya karaya dönmelerini zorlayanİsteğe bağlı engelleme ekipmanlarıyla birleştirildiğinde, güvenli alanlar için gelişmiş izleme yetenekleriyle düşük irtifada tam hava alanı koruması sağlar.
Başvurular
Büyük ölçekli olay koruması, kamu güvenliği devriyeleri, sınır savunması, VIP koruma detayları, askeri bölgeleri de dahil olmak üzere çeşitli senaryolarda düşük irtifada güvenlik için idealdir.Elektrik ve petrokimya tesisleriSistem, bağımsız bir birim olarak çevrimdışı olarak çalışır, esnek dağıtım seçenekleri sunar ve çeşitli operasyonel gereksinimleri karşılamak için hızlı tepki yetenekleri sağlar.
Algılama sistemi özellikleri
Pasif algılama modülü
| Parametreler | Spesifikasyon |
|---|
| Model | PTC-UAV-D2C |
| Frekans aralığı | 100 MHz - 6 GHz |
| Bulma aralığı | 1-5km. |
| Algılama Duyarlılığı | ≥ -95dBm (25kHz) |
| Doğru Yönlendirme Bulmak | Hareket ≤ 10°, Uçuş ≤ 3° |
| Yön Yönlendirme | 360° her yönde |
| Desteklenen Modülasyon | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Eşzamanlı tespit | ≥10 Drone |
| Ana Frekanslar | 433MHz (Kustum), 910MHz, 1.2GHz (Kustum), 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz |
| Algılama Yüksekliği | 0-1000m |
| Yönsel hassasiyet | ≤1.0° (RMS) |
| Güç tüketimi | 15W |
| Konumlama Doğruluğu | Drones ≤10m, Pilotlar ≤10m |
| Bulma Zamanı | ≤3s |
| Dinlenme Zamanı | ≤3s |
| Bulma Başarı Hızı | ≥97% |
| Çalışma sıcaklığı | -40°C - +70°C |
| Güç kaynağı | AC 110V-240V |
| Boyutları | Φ600mm * H420mm (±2mm) |
| Ağırlık | 30kg |
Uyumlu Drone Modelleri
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, Wi-Fi dronları ve DIY dronları (analog görüntü aktarımı)
Bulma Yeteneği
- Drone tespiti ve tanımlama:İstilacı dronların markasını, modelini, sıklığını ve teknik özelliklerini tespit eder ve tanımlar.
- Drone konumlandırması:Uzunluk, enlem, azimut, mesafe, hız ve yüksekliği içeren gerçek zamanlı konum verileri ile DJI serisi dronlarını bulur.
- Pilot konumlandırması:DJI drone'ları için pilot konumlarını (Air, Mini, FPV, Avata modelleri) gerçek zamanlı konum verileri ile izler.
- UAV yön bulma:Elektronik haritalarda gerçek zamanlı azimut gösterimi ile ≥3 hedef için eşzamanlı yön bulma desteği
- RID fonksiyonu:RID yayın yeteneğine sahip dronlar için Uzak Kimlik bilgilerini alır ve kodlar
- Spektrum taraması:Spektrum grafiği ve şelale gösterimi ile 100MHz-6GHz spektrumu analizi
- Eşsiz Kimlik:DJI serisi dronları için benzersiz seri numaralarını tanır
- Entegre Karşıt Önlemler:Uçak tespit edildikten sonra otomatik olarak engellemeye başlar.
- Çoklu Hedef Takibi:Uçuş yörüngesi gösterimi ile birden fazla drone'un aynı anda konumlandırılması ve izlenmesi
- API entegrasyonu:Yönetim sistemleriyle veri entegrasyonu için standart arayüz
- WiFi Model Kütüphanesi:Wifi sinyali olan drone'ların daha iyi tespit edilmesi
- Elektronik Haritalar:AMap, Baidu ve Google (offline) haritalamasını destekler
- Entegre tasarım:Birleştirilmiş sistem mimarisi ile yönlendirilmiş kurulum
Sistem Özellikleri
- Genişletilmiş menzil:Açık ortamlarda 4 km'ye kadar yön bulma
- Geniş frekans kapsamı:400MHz-6GHz UAV yön bulma yeteneği
- Pasif Operasyon:Çevre dostu çalışmada elektromanyetik emisyon yok
- 24/7 Hazırlık:Karmaşık elektromanyetik ve sert hava koşullarında sürekli çalışma
- 360° kapsama:Tüm korunan hava sahasında kapsamlı tespit
- Siyah/Beyaz Listesi:Kooperatif ve kooperatif olmayan dronlar (DJI modelleri) arasındaki fark
- Giriş Uyarıları:Drone tespit edildiğinde sesli ve görsel alarmlar
- Yörüngesi:Güvenlik değerlendirmesi için tarihsel uçuş verilerinin analizi
- Bulma kayıtları:Drone seri numaralarının, modellerinin, frekanslarının ve çok boyutlu verilerin kapsamlı kaydı
- Veri Görüntüleme:Isı haritaları ve çizgi grafikleri ile istatistiksel analiz
- Çoklu Harita Destek:Gaode, Bing, Baidu ve Google çevrimdışı dahil olmak üzere elektronik harita geçişleri
İsteğe bağlı engelleme sistemi
Engelleme Özellikleri
| Kanal | Frekans aralığı | Çıkış Gücü | Bant içi düzlük |
|---|
| CH1 | 900-930MHz | 100W | ±0,5dB |
| CH2 | 1160-1300MHz | 100W | ±0,5dB |
| CH3 | 1550-1610MHz | 100W | ±0,5dB |
| CH4 | 2400-2480MHz | 100W | ±0,5dB |
| CH5 | 5150-5250MHz | 100W | ±0,5dB |
| CH6 | 5725-5850MHz | 100W | ±0,5dB |
| CH7 | 400-450MHz | 100W | ±0,5dB |
| CH8 | 1400-1440MHz | 100W | ±0,5dB |
Engelleme Sistemi Ayrıntıları
| Parametreler | Spesifikasyon |
|---|
| Çalışma Kanalları | 8 Kanal |
| Toplam çıkış gücü | 800W |
| Güç Girdi | AC220V / AC110V / DC48V / DC24V |
| Su geçirmezlik derecesi | IP65 |
| Çalışma sıcaklığı | -30°C - +55°C |
| Boyutları | 500 * 450 * 235mm |
| Net Ağırlık | Yaklaşık 35kg |
| Montaj Seçenekleri | Duvar montajı (standart), direğe montaj (ihtiyaç duyulmaz) |
| Koruma Özellikleri | VSWR koruması (VSWR > 5:1 olduğunda otomatik kapatma), sıcaklık koruması (otomatik kapatma > 75 °C, 55 °C'de yeniden başlatma) |
| Çalışma Programı | 24/7/365 sürekli çalışma |
| İnşaat | Vandallere dayanıklı tasarımlı metal koruma |

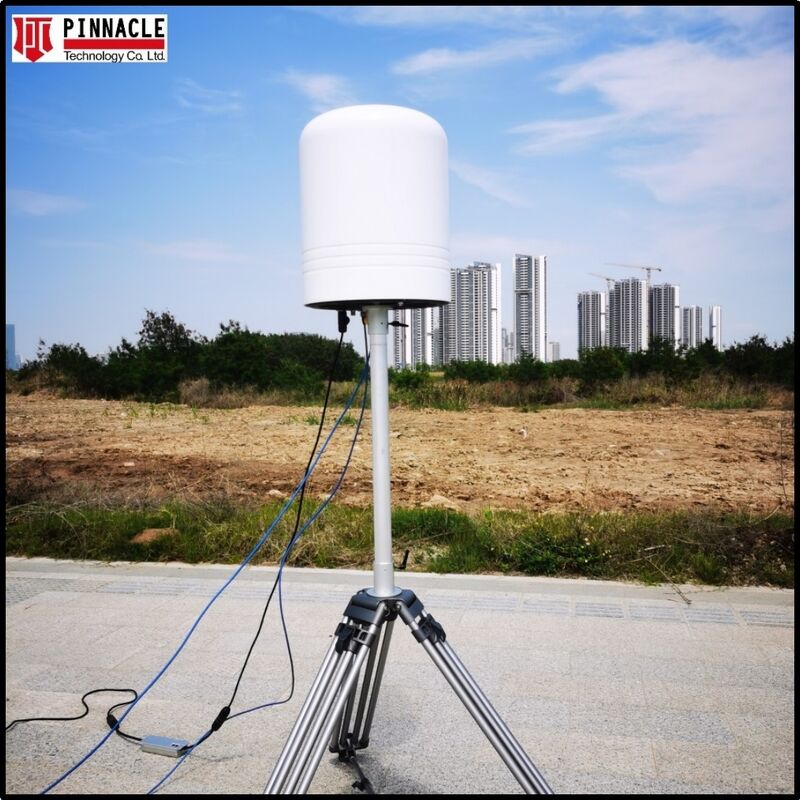

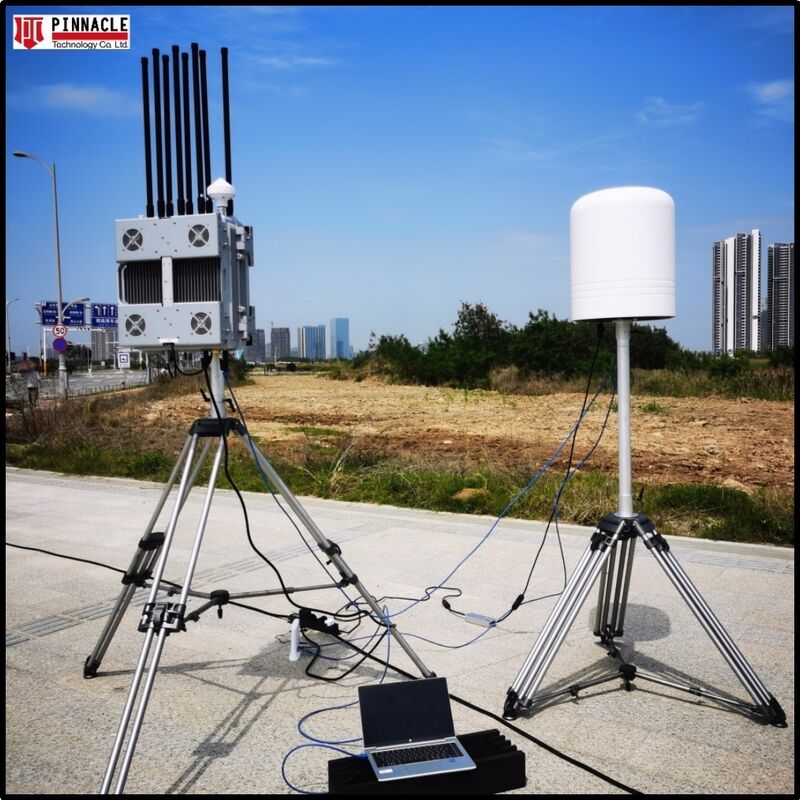

Ürün Resimleri
Not:Tüm çalışma frekansları özel operasyonel gereksinimlere göre özelleştirilebilir. Özel frekans konfigürasyonu için teknik ekibimize başvurun.
