Ürün Tanımı
PTC-XD-PROSistemÖzellikle dış mekan sabitleme kurulumları için tasarlanmıştır.UAV algılamasını entegre ediyor.veYön bulmaDetektör.Aynı anda çoklu hedef yön bulma ve konumlandırma yapabilir, hedef UAV'lerin kesin yerleşimini ve yörüngesini takip etmeyi mümkün kılar vePilotlarRadyo müdahalesi veEn son teknolojiTeknolojinin engellenmesi, etkili bir şekildekesilmişUAV'UAV'nin hemen geri dönmesini veya inmesini zorlayan video iletimi, uzaktan kumanda ve navigasyon bağlantıları.Bu sistem çalışmayı destekleyebilirileUAV engelleme cihazı,Öyle mi?- Evet.Tüm dronları kapatabilir.Kontrol edilen alanların ince ince izleme yeteneklerini arttırarak düşük yükseklik hava sahasında.
Bu cihaz, büyük ölçekli etkinlik desteği, kamu güvenliği devriyeleri, sınır savunması, siyasi figürlerin korunması gibi senaryolarda düşük irtifada güvenlik için uygundur.askeri yönetim bölgelerindeTek bir makine üzerinde çevrimdışı çalışabilir, esnek ve hızlı bir şekilde dağıtabilir ve çeşitli senaryoların ihtiyaçlarını karşılamak için esnek bir şekilde yanıt verebilir.
Detektör Parametre
|
Sayı
|
İndeks
|
Parametreler
|
Notlar
|
|
1
|
Drone türlerinin tespiti ve tanımlanması
|
DJI serisi dronları,FPVler,Autel,Xiaomi,Yuneec,Hubsan, Powervision, Tello dronları vb.
|
|
|
2
|
Algılama frekansı bandı
|
100MHz~ 6GHz
|
|
|
3
|
Bulma mesafesi
|
2~ 5 km.
|
Çevreye bağlı olarak
|
|
4
|
Algılama yüksekliği
|
0m~1000m
|
|
|
5
|
Aynı anda tespit edilebilen hedef sayısı
|
≥20seferler
|
|
|
6
|
Bulma başarı oranı
|
≥97%
|
|
|
7
|
Yanıt süresini belirleyin
|
≤3'ler
|
|
|
8
|
Yön Bulma Frekansları
|
400-6000 MHz
|
|
|
9
|
Yön bulma aralığı
|
1~5km ((2GHz-6GHz)
200m~1km (400MHZ~2GHZ)
|
Sıklıktan etkileniri.e.model ve çevre
|
|
10
|
Hedef numarasını bulmak
|
> 3 dron
|
Sıklıktan etkileniri.e.Model ve çevre
|
|
11
|
Yön BulmaUracity
|
3°~ 10°
|
Sıklıktan etkileniri.e.model ve çevre
|
|
12
|
DF yenilenme hızı
|
10 ~ 30 kez/dakika
|
Sıklıktan etkileniri.e.model ve çevre
|
|
13
|
Konumlama doğruluğu
|
≤10m
|
|
|
14
|
Konumlandırma yollarının sayısı
|
>5 sefer
|
Bu arada
|
|
15
|
Tek detektörle konumlandırma modeli
|
DJI Mavic,hava,mini,FPV,Avata. vb.
|
|
|
16
|
Tarama aralığı
|
100MHz~6GHz
|
|
|
17
|
Bulma başarı oranı
|
≥97%
|
|
|
18
|
Yanıt süresini belirleyin
|
≤3'ler
|
|
|
19
|
Su geçirmezlik seviyesi
|
IP65
|
|
|
20
|
Boyutn
|
Φ*H(690 mm*575mm)±2 mm
|
|
|
21
|
Ağırlık
|
≤20Kilos
|
|
|
22
|
Güç kaynağı
|
AC-110-240V, DC-12V
|
|
|
23
|
Güç tüketimi
|
50W
|
|
|
24
|
Çalışma sıcaklığı
|
-40 ~ 65°C
|
|
|
25
|
Bulma Modu
|
Pasif 360 derece algılama
|
|
|
26
|
Yazılım kontrolünü destekle.Yazılım dili: İngilizce/Rusyaİspanyolca. Seçim için
|
Ürün Avantajları
BulmaGörev
1)Drone tespiti:Saldırgan dronların markasını, modelini, frekansını ve diğer bilgilerini tespit edebilir ve tanımlayabilir..2)Drone konumlandırması[1]:DJI serisinin konum bilgilerini bulabilir ve gerçek zamanlı drone görüntüleyebilir.
konum (boyunluk ve enlem), azimut bilgileri, mesafe bilgileri (drone'dan
Ekipman), hız, yükseklik vb..
3)Piot Konumlandırma[2]:Yer bilgilerini bulabilir.Pilotİstanbul'daDJIİnsansız hava aracı ve ekran
Uçan kolun gerçek zamanlı konumu (boyunluk ve enlem), azimut bilgileri ve mesafe bilgileri
(uzaktan kumanda) ekipmanın konumuna göre.
(Şarkılar:DJI, Air, Mini, FPV ve Avata gibi bazı modeller)
4) UAV Yön Bulma:Tek dedektör destekHedef UAV'lar için yön bulma; elektronik olarak gerçek zamanlı azimut gösterimi
Haritalar; ≥3 hedef için eşzamanlı yön bulmayı destekler.
5)RID fonksiyonu:Cihaz, RID bilgilerini almak ve çözemek,
Uçak konumunu, pilot konumunu ve RID çözme yoluyla uçağın SN numarasını.
Notlar:Sadece RID yayın yeteneğine sahip ve kullanımı için açılmış dronlar için geçerlidir.
6) SpektrumSKonserve:100MHz~6GHz spektrum taraması, destekleyici spektrum grafiği veŞelale grafiği gösterimi.
7) Bireysel tanımlama kodu tanıma[3]:DJ'nin eşsiz seri numarasını tanımlayabilir.Ben...seri drone ve
Drone'un benzersiz tanımlama bilgilerini doğrula.8)Entegre algılama ve saldırı:Cihaz
Drone'u tespit ettikten ve tanımladıktan sonra otomatik olarak karşı saldırı.
8)Çoklu hedef yörüngesi izleme[4]:Birden fazla hedef drone konumlandırma elde edebilen veizleme,
Birden fazla drone uçuş yörüngesi görüntüleme.9)Standart API Arayüzü: Belirtilen yönetim sistemleriyle veri entegrasyonu.10) WIFI model kitaplığı:Ekledikten sonra sistem normalde uçağı wifi sinyaliyle algılar.11) Elektronik harita:A-map, Baidu ve Google (offline) dahil olmak üzere elektronik harita geçişleri vb.12) Entegre tasarım:Ekipman entegre tasarımı benimsiyor, kurulumu daha kolay.
SistemÖzellikleri
- UzunDİreksiyonFİndirmeDDurum: Açık bir ortamda, mesafe bulma yönüMayıs4 km.
- GenişDİreksiyonFİndirmeFİhtiyaçBve:Cihaz, 400MHz ~ 6GHz frekans aralığında UAV yön bulmasını destekler.
- Pasif algılama:Ekipman herhangi bir elektromanyetik sinyal yaymaz, çevreye elektromanyetik kirlilik içermez ve çevreye uyguntur.
- Üç kez hazırlık:Ekipman, 7*24 saat, 24 saat, gece gündüz sürekli çalışır (karışık elektromanyetik ortamlar ve sert hava ortamları için uygundur).ve merkezi bölgede kapsamlı (360° drone müdahalesi tespiti) güvenlik sağlar;
- Siyah beyaz liste[5]:Kooperatif ve kooperatif dışı kuruluşları birbirinden ayırt edebilir.-Kooperatif drone'ları tespit ederken alarm vermez. Kooperatif drone'ları güvenle etiketleyebilir. Notlar:Çoğunlukla DJI'nin normal modelleri için çalışıyorlar.
- Giriş alarmı:Bir drone istilası tespit edildiğinde, sesli veya görsel bir alarm tetiklenir..
- Yörüngenin oynatılması:Drone uçuş yörüngesi oynatımını desteklemek, güvenlik personeline tarihsel drone uçuş verilerini analiz etmede yardımcı olmak.
- Bulma Kaydı:Bulma kayıt listesinde, drone seri numarası, modeli, frekansı vb. gibi çok boyutlu bilgiler de dahil olmak üzere tarihsel tespit kayıtları saklanabilir..
- Veri ve bilgi görselleştirme analizi:Sıcaklık diyagramı ve çizgi grafiği gibi görselleştirme yöntemleri ile sunulabilen UAV tespiti ve uçuş verilerinin istatistiksel analizini destekler.
- Elektronik harita:Gao da dahil olmak üzere elektronik harita geçişini destekler de, Bing, Baidu,Google çevrimdışı.
Drone engelleme sistemi seçenek
| Çıkış Kanalı |
ÇalışmakSıklık |
O.İzlekoyun POwer |
İçeride-bantDüzlük |
| CH1 |
900-930MHz |
100W |
±0,5dB |
| CH2 |
1160-1300MHz |
100W |
±0,5dB |
| CH3 |
1550-1610MHz |
100W |
±0,5dB |
| CH4 |
2400-2480 MHz |
100W |
±0,5dB |
| CH5 |
5150-5250MHz |
100W |
±0,5dB |
| CH6 |
5725-5850MHz |
100W |
±0,5dB |
| cH7 |
400-450MHz |
100W |
±0,5dB |
| CH8 |
1400-1440MHz |
100W |
±0,5dB |
| BuçalışmaksıklıkCİSbir Olmak özel Buna göre Senin... İstek. |
| Çalışma Kanalları |
8CH |
| Çıkış Gücü |
800W |
| Çalışma akımı |
AC220V veya AC110V veya DC48V ya da DC24V |
| Su geçirmez derecesi |
IP65 |
| Çalışma sıcaklığı |
-30'dan 30'a. +55 oC |
| SıkıştırıcıBoyut |
500*450*235mm |
| NetAğırlık |
Yaklaşık35kgs |
| Montaj |
Duvar Standart olarak monte edilebilir, pOle montajSeçenek için |
| Koruma |
VSWR koruma, PA ne zaman kapanacak?VSWR'yi aştı 5:1 |
| TEMP koruma, 75 oC'den fazla olduğunda otomatik kapatılır, İstiyorum. İşleri yeniden başlatmak için sıcaklık azaltmak 55 oC. |
| Çalışmaksaatler |
7/24/365Günler |
| FRame |
konut metal ve vandAl-proof |
| Güç kaynağı |
AC-110V/220V |

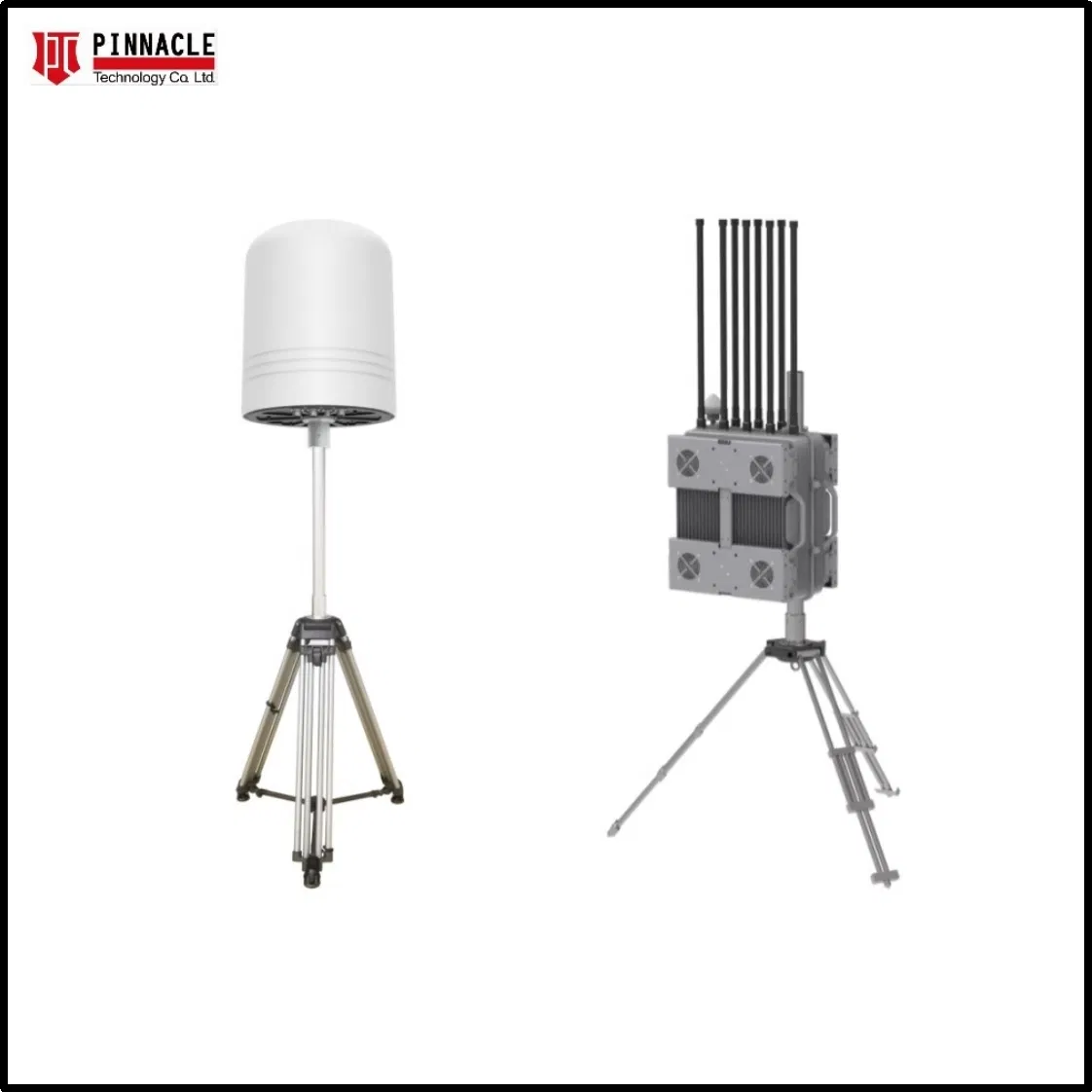

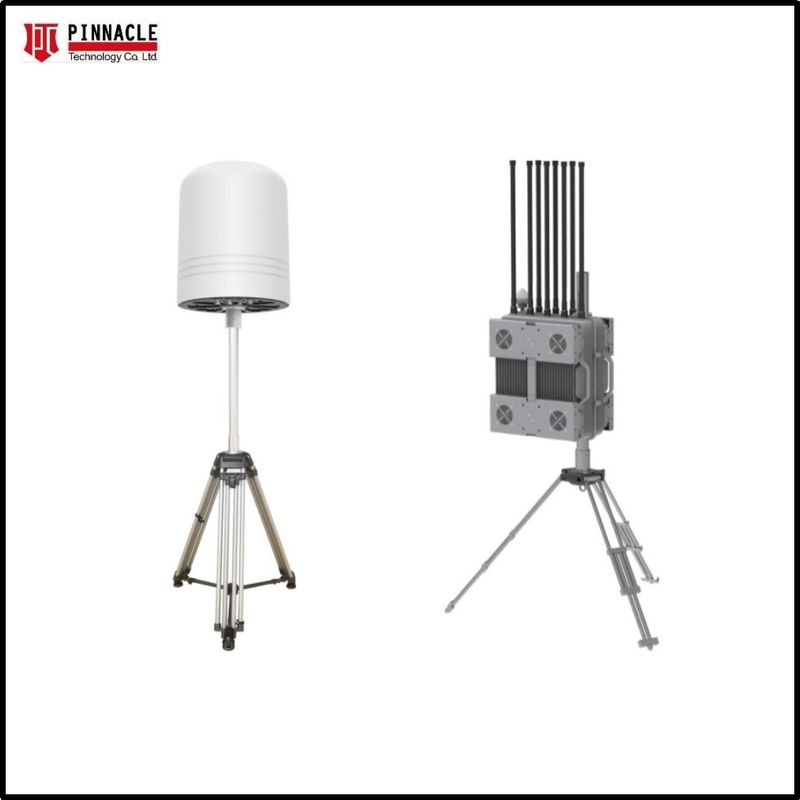

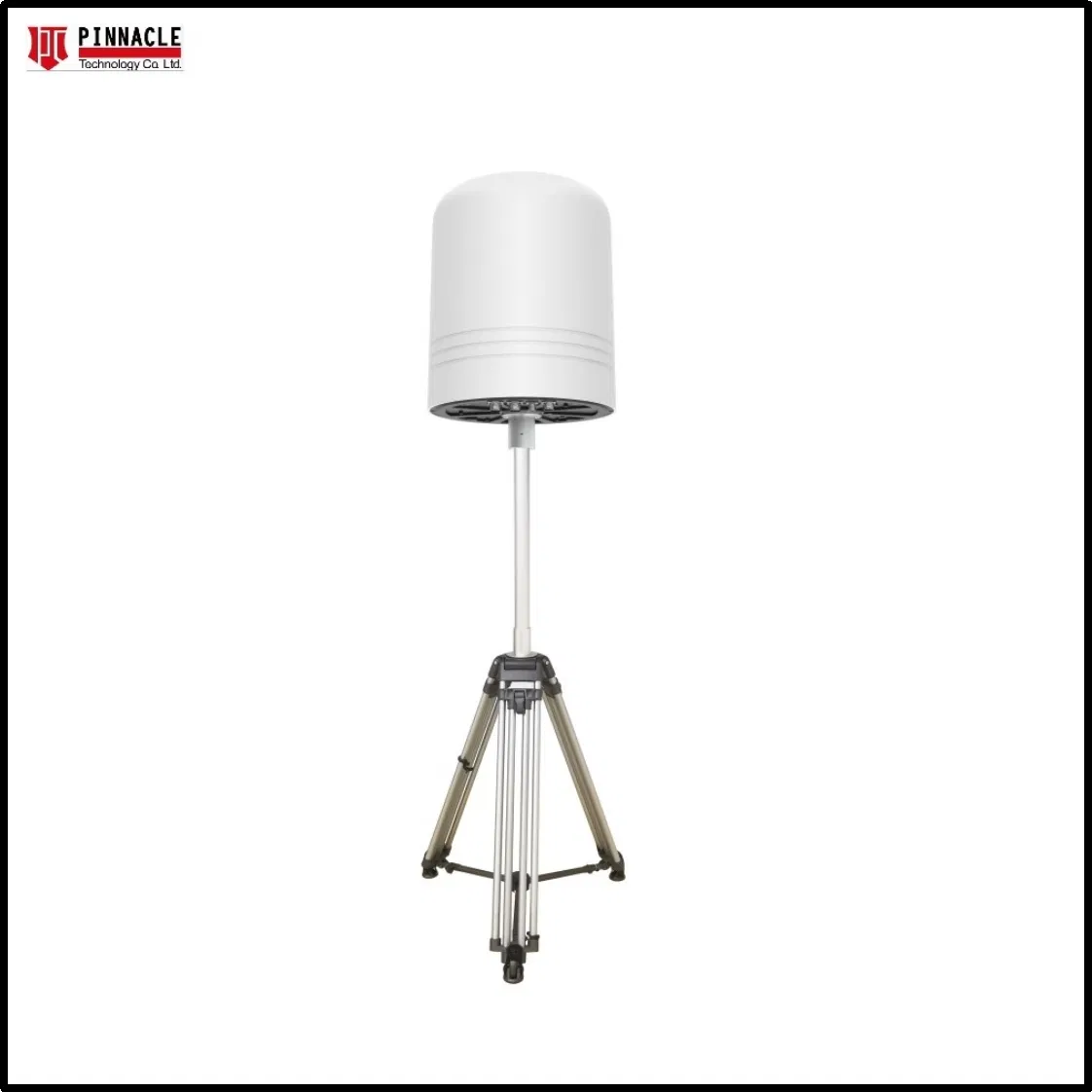

Detaylı Fotoğraflar

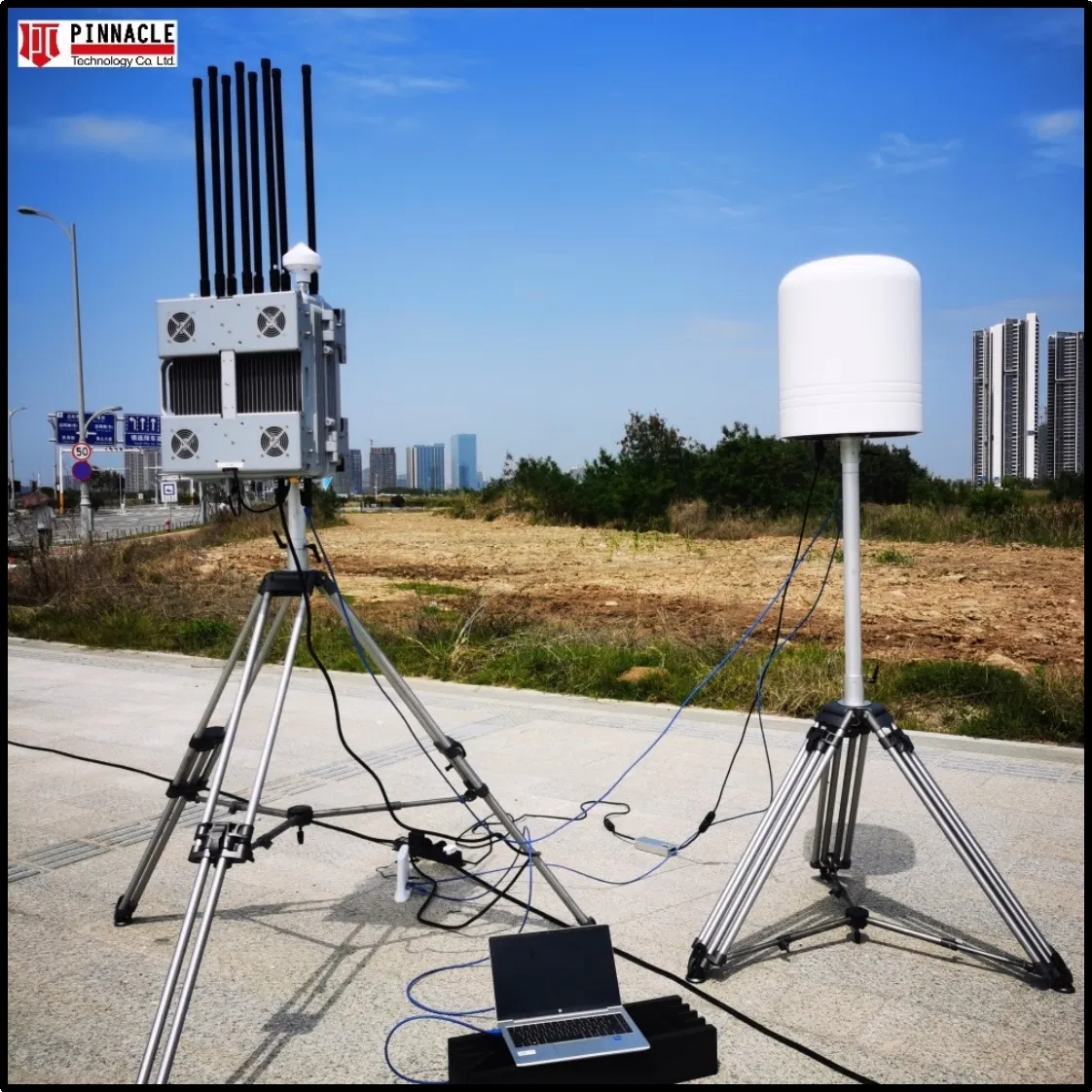

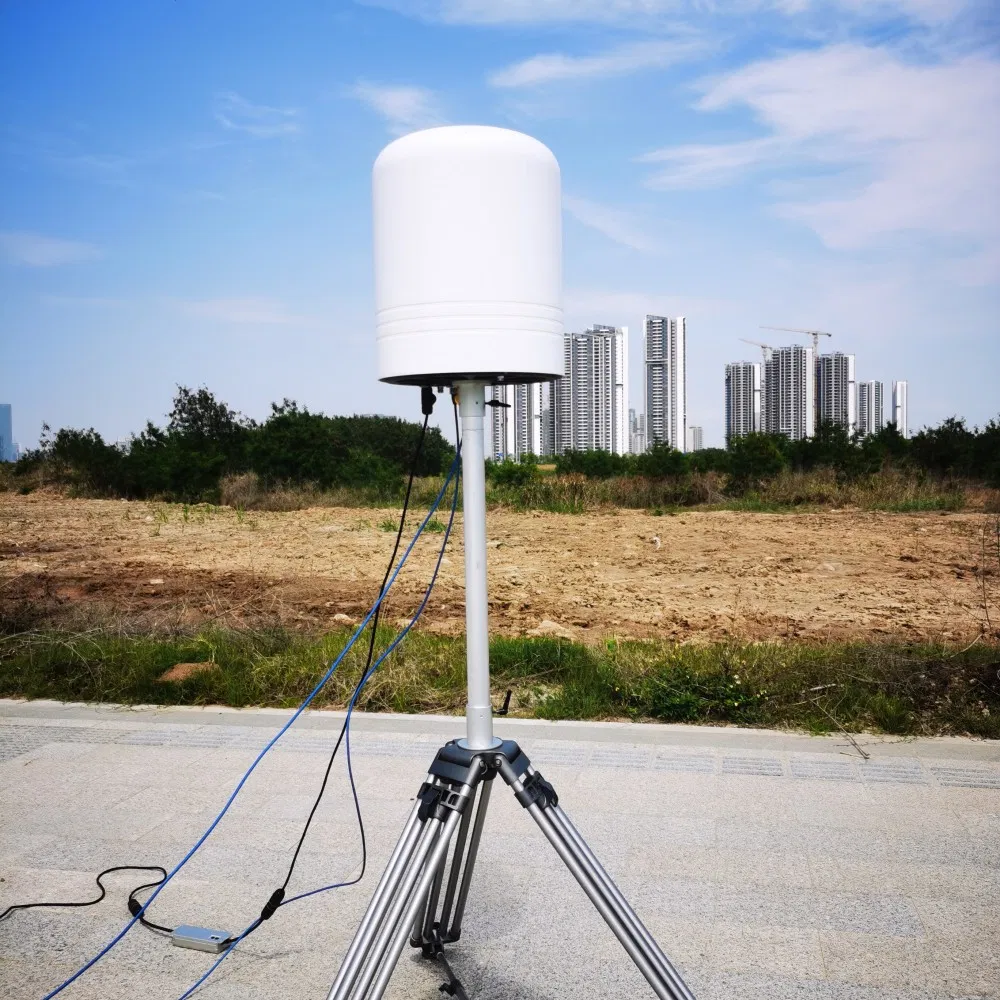

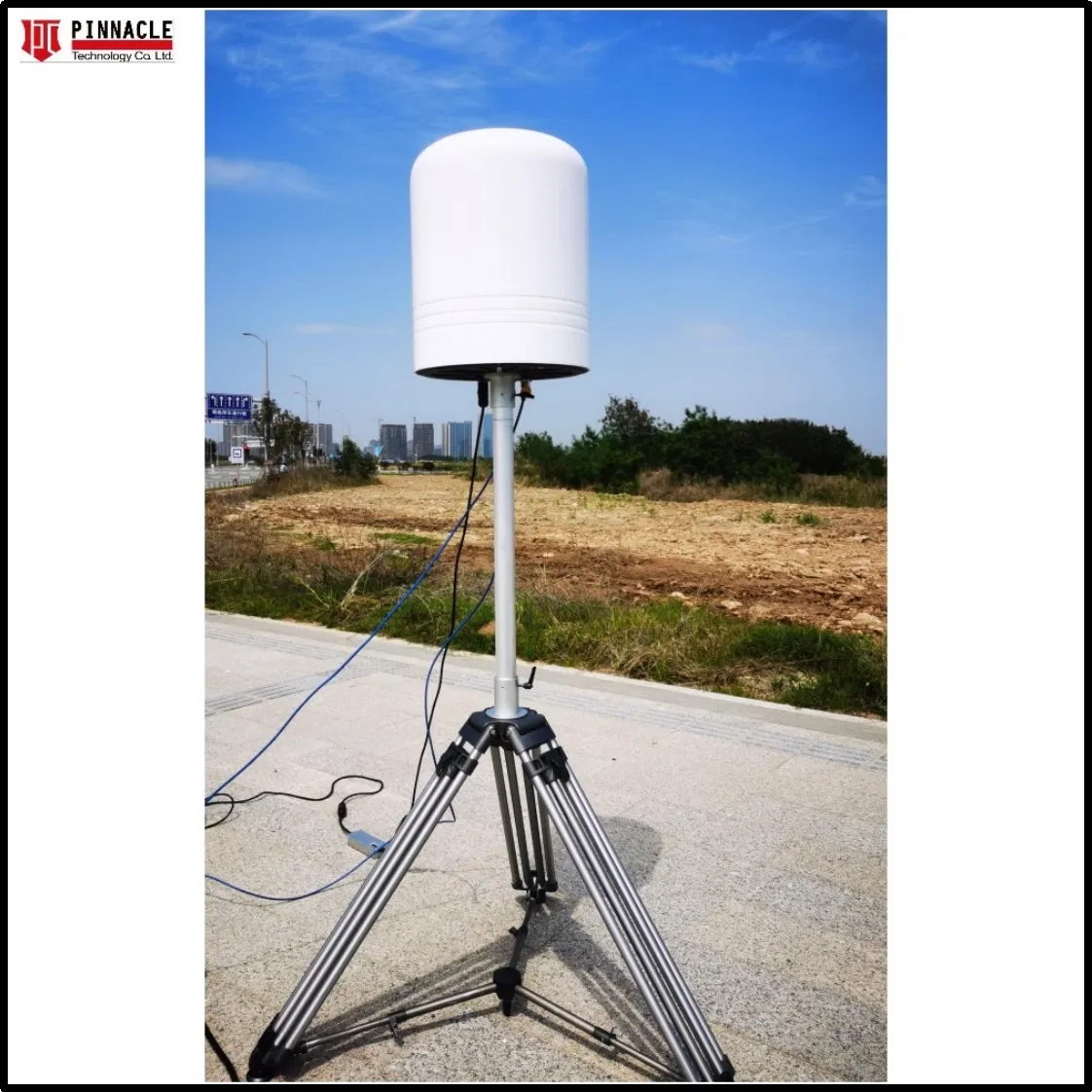

Kurulum talimatları
Hareketli bir üç ayağa veya araca monte edilebilir
Ürün Uygulama
Drone'ların/UAV'ların kullanılmasına izin verilmeyen hassas yerler, hükümet, petrol sahası, iç güvenlik, büyük toplanma yeri, terörle mücadele, ordu güvenliği, havaalanı güvenliği,Petrokimya SanayiSpor mekanları, VIP konvoyları, okullar ve üniversiteler.
vb.
