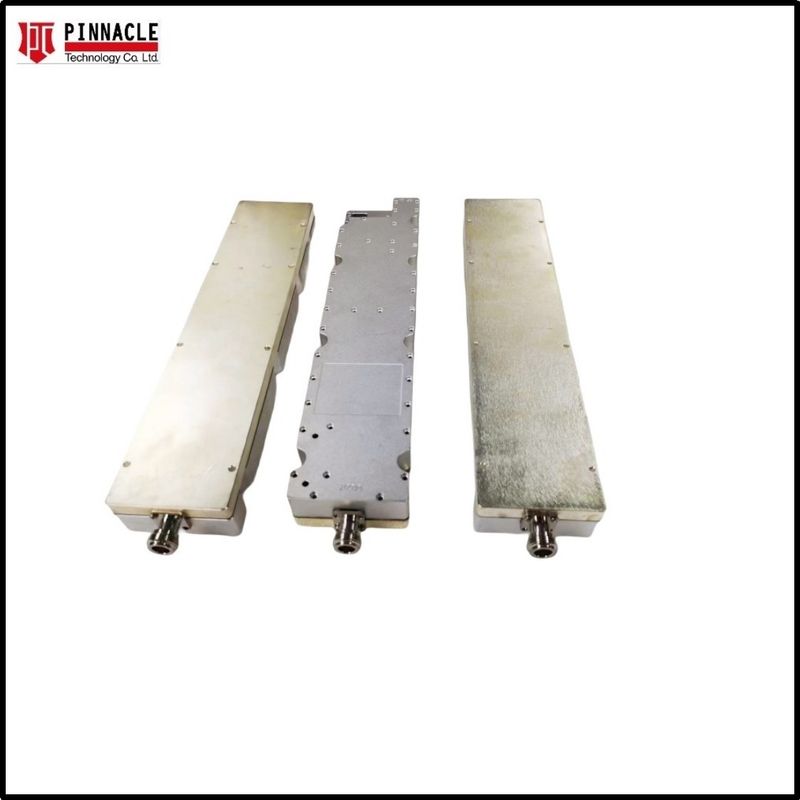

Katı Durumlu 200W Yüksek Güçlü 2.4G Amplifier
Marka Adı:
PTC
Model Numarası:
HPA2.4G-200W
Menşe Yeri:
Shenzhen Çin
Sertifikasyon:
ISO 9000
Adedi:
1 adet
Fiyat:
Contact Us
Tedarik Yeteneği:
500000 adet /yıl
Ödeme Koşulları:
T/T, Western Union, MoneyGram
Standart paketleme:
karton
Ürün Ayrıntıları
Vurgulamak:
Drone engelleme RF güç modülü
,200W 2.4GHZ rf güç modülü
,Drone engelleme geniş bant RF güç güçlendirici modülü
Part Number:
PTC-HPA2.4G-200W
Output Power:
200W
Class:
AB Doğrusal GaN
Product Name:
Yüksek Güç 200W 2.4GHZ Drone Karıştırma RF Amplifikatör Sinyal Modülleri
Ürün Tanımı
Ayrıntılı özellikler ve özellikler
Elektrikli özellikler
| Parametreler | Spesifikasyon | Notlar |
| Çalışma frekansı aralığı | 2.4G - 2,5 GHz | |
| Güç çıkışı | 250 Watt Min | CW |
| Güç çıkışı @ P1dB | 200 Watt Tip | CW |
| Güç kazanımı | 53dB Min | |
| Güç Gelişi Düzleşme | 4.0 dB p-p Max | Sabit giriş gücü |
| Giriş / Çıkış Geri dönüş kaybı | 10 dB Min | 50 Ohm'a göre |
| 2-Ton Intermodülasyon (IMD) | -30 dBc Tip | 40 dBm/Ton, Δ = 1 MHz |
| Harmonikler | -20 dBc Tip | -15dBc @ 1GHz - Rated Pout |
| Sahte | -60 dBc Maks | Harmonik olmayanlar |
| Çalışma Voltajı | 28 VDC Nom | |
| Mevcut Tüketim | 48 Amper Max | Rated Pout'da |
| Maksimum Giriş Gücü Koruması | +8 dBm | Hasar olmadan <10 saniye |
| Yük VSWR Koruması | 5: 1 | İsimlendirilmiş güçte <1 dakika |
| Hız Aç / Kapat | 5 μSec Max |
Çevre Özellikleri
| Parametreler | Spesifikasyon | Notlar |
| Çalışma odası sıcaklığı | -20 ila +65 °C | |
| Depolama sıcaklığı | -40 ila +85 °C | |
| Nitelikli Nemlilik | % 5-95 | Dondurulmayan |
Mekanik özellikler
| Parametreler | Spesifikasyon | Notlar |
| Boyutları | 300 x 400 x 60 mm | Bağlantılar hariç |
| Ağırlık | 8.1 Kg. | |
| RF Bağlantıları İçeri/Dışarı | SMA / N tipi dişi | |
| DC Güç / Arayüz Bağlantısı | Hibrit 9-Pin D-Sub | 9W4 |
| Soğutma | Dış ısı alıcı | Zorlu hava gerektirir. |
Özellikler
Sınıf AB doğrusal GaN tasarımı
Anlık ultra geniş bant genişliği
Tüm tek kanal modülasyon standartları için uygundur
Küçük biçim faktörü ve hafif ağırlık
Dahili koruma devreleri
Yüksek güvenilirlik ve dayanıklılık
