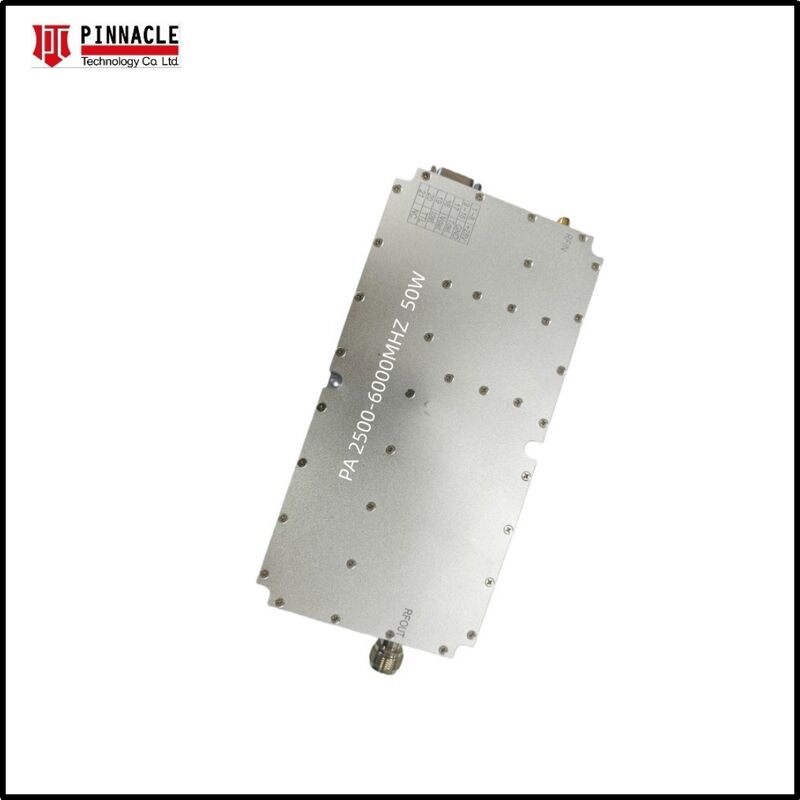

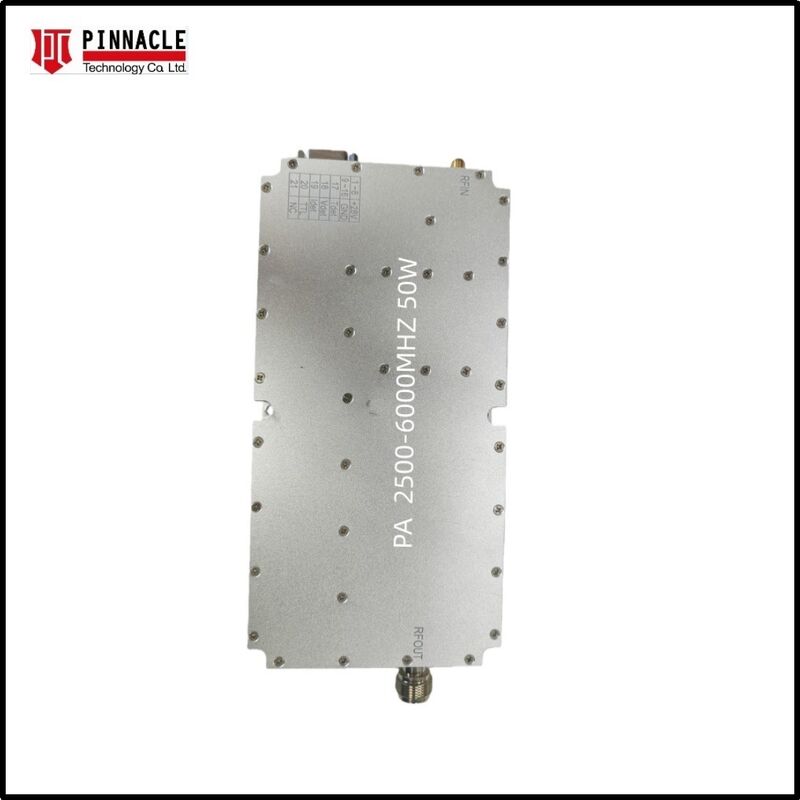

Ultra Geniş Bantlı RF Güç Amplifier Modülü 2500 ila 6000MHz 50W Çıkış Gücü 5G WiFi 6 Uydu ve Radar Sistemi Uygulamaları için Uygun
Marka Adı:
PTC
Model Numarası:
PTC-A2560-50W
Menşe Yeri:
SHENZHEN ÇİN
Sertifikasyon:
QS,CE
Adedi:
1 adet
Fiyat:
Neg
Tedarik Yeteneği:
50000/A
Teslimat süresi:
3-30 gün
Ödeme Koşulları:
Western Union, T/T, L/C, D/A, D/P
Standart paketleme:
karton ambalaj
Ürün Ayrıntıları
Vurgulamak:
Ultra geniş bantlı RF güç güçlendirici modülü
,5G için 50W RF güç güçlendirici
,WiFi 6 uydu RF amplifikatörü
Ürün Tanımı
Ayrıntılı özellikler ve özellikler
Ultra Geniş Bantlı RF Güç Amplifier Modülü 2500 ila 6000MHz 50W Çıkış Gücü
Bu 2500-6000MHz RF Modülü, 5G, WiFi 6, uydu ve radar sistemi uygulamaları için tasarlanmış 50W güç güçlendirici moduldür. Modül harici bir sinyal kaynağı gerektirmeden çalışır.
Temel Özellikler
- Ultra geniş bant performansı:400MHz'den 3000MHz'e kadar kesintisiz kapsama, birden fazla dar bantlı amplifikatör ihtiyacını ortadan kaldırır
- Gelişmiş GaN Teknolojisi:Yüksek verimli Gallium Nitride on Silicon Carbide (GaN-on-SiC) cihazlarını üstün güç yoğunluğu ve termal yönetim için kullanır
- Dahili koruma:Sinyal yansımasından kaynaklanan hasarı önlemek için aşırı sıcaklık koruması ve VSWR (Voltage Standing Wave Ratio) koruması için entegre devreler içerir.
- Kompakt ve sağlam:Hızlı işlenmiş alüminyum alaşımlı bir şasiye yerleştirilmiş, sert endüstriyel ve tüm göreceli ortamlara dayanacak şekilde tasarlanmıştır.
- Özel:Frekans aralığı ve çıkış istek başına özelleştirilebilir
Başvurular
- Elektronik Karşı önlemler (ECM):Sinyal karıştırma ve geniş spektrumlu müdahale sistemleri için idealdir.
- Test ve Ölçüm:EMC testleri ve anten ölçümleri için güvenilir bir laboratuvar seviyesi güç kaynağı
- İletişim Sistemleri:5G, Wi-Fi 6 ve uydu yer istasyonları için yüksek güçlü güçlendirici
- Radar Sistemleri:Modern radar tespiti için Puls ve CW (Sürekli Dalga) uygulamaları
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Frekans aralığı | 2500-6000MHz |
| Çıkış Gücü (P_sat) | ≥50W |
| Kazanç | ≥50dB |
| Bant içi düzlük kazanımı | ≤5.0dB |
| Çalışma akımı | ≤5.5A |
| Bağlantı | SMA-Kadın |
| Güç kaynağı ve kontrol arayüzü | DB7W2 |
| VCC güç kaynağı ve maksimum voltaj | +28V, +32V |
| Boyut | 180×90×25mm (konektörler dahil değil) |
| Net Ağırlık | 1 kg |
| Güç kaynağı tel | Kırmızı+Siyah+Kendisi açılan tel |
| Çalışma sıcaklığı | -40°C - +55°C |
Şunlar da hoşunuza gidebilir
Endüstriyel Uygulamalar için Rack Montajlı Tasarımlı 800W 1200-1400MHz Yüksek Güçlü RF Güçlendirici
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
810 GHz 50W Yüksek Güçlü Güçlendirici Modülü
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
400-3000MHZ Geniş Bant 50W RF Güç Amplifikatörü Modülü
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

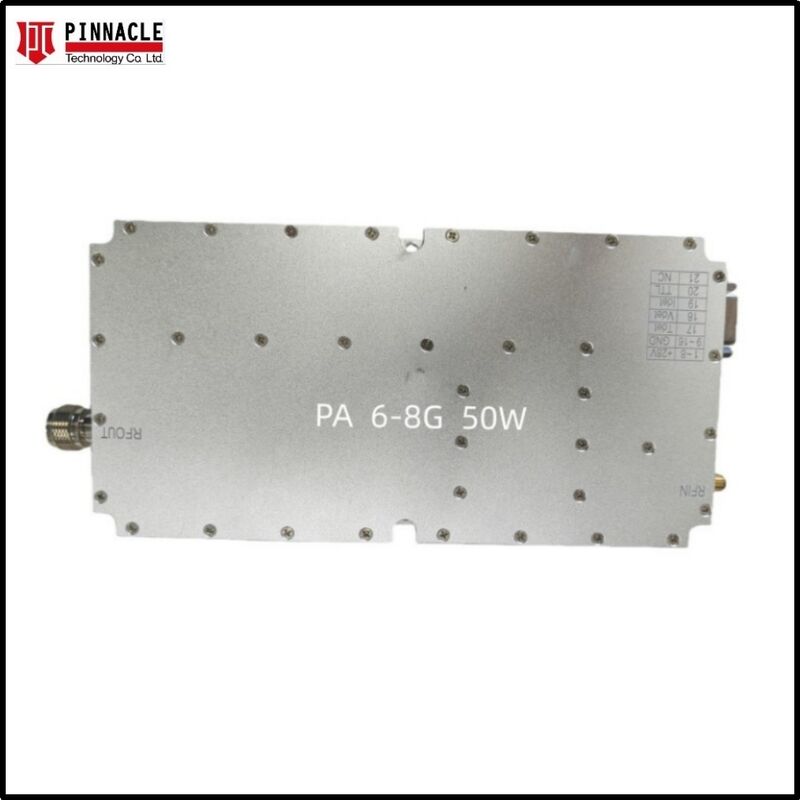

50 Watt 6 ila 8 GHz'i Kapsayan Sinyal Karıştırma İletişimi ve Ölçümü için RF Güç Amplifikatörü Modülü
