50 Watt 6 ila 8 GHz'i Kapsayan Sinyal Karıştırma İletişimi ve Ölçümü için RF Güç Amplifikatörü Modülü
Marka Adı:
PTC
Model Numarası:
PTC-A6080-50W
Menşe Yeri:
SHENZHEN ÇİN
Sertifikasyon:
QS,CE
Adedi:
1 adet
Fiyat:
Neg
Tedarik Yeteneği:
50000/A
Teslimat süresi:
3-30 gün
Ödeme Koşulları:
Western Union, T/T, L/C, D/A, D/P
Standart paketleme:
karton ambalaj
Ürün Ayrıntıları
Vurgulamak:
50 watt RF güç amplifikatörü modülü
,6 ila 8 GHz sinyal karıştırma amplifikatörü
,İletişim ölçümü için RF amplifikatör modülü
Ürün Tanımı
Ayrıntılı özellikler ve özellikler

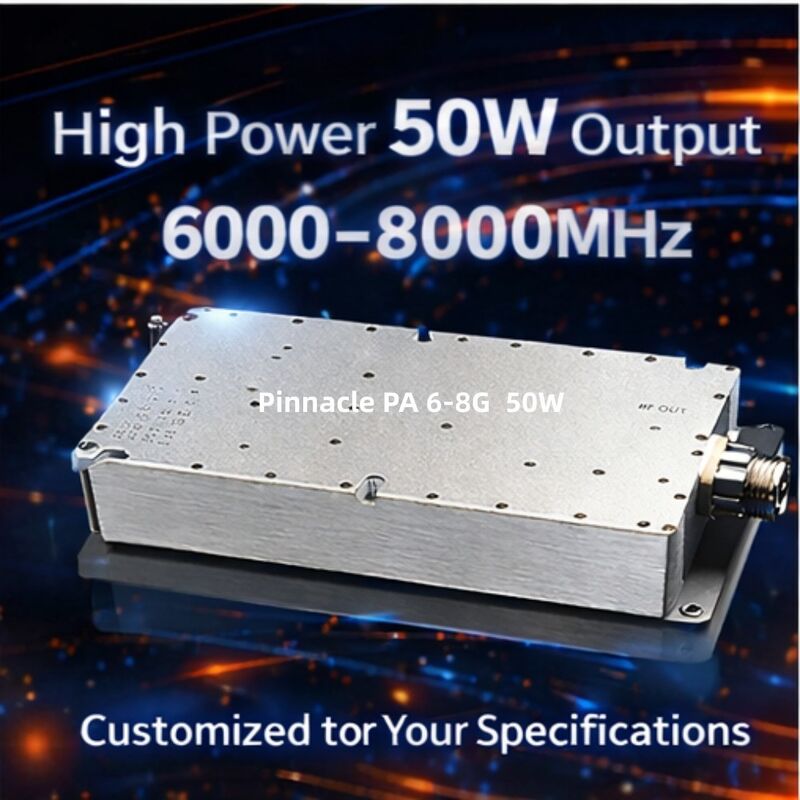

RF Güç Amplifikatörü Modülü - 50W, 6-8GHz
Profesyonel 6-8GHz RF Modülü, 50W çıkış gücüyle sinyal karıştırma, iletişim sistemleri ve ölçüm uygulamaları için tasarlanmıştır.
Ürün Genel Bakışı
Bu 6-8GHz RF Güç Amplifikatörü Modülü, harici bir sinyal kaynağı gerektirmeden 50W çıkış gücü sağlar. 400-3000MHz, 2500-6000MHz ve 6000-8000MHz RF PA konfigürasyonları dahil olmak üzere birden fazla frekans aralığında mevcuttur.
Ana Özellikler
- Ultra Geniş Bant Performansı: 400MHz ila 3000MHz arasında kesintisiz kapsama alanı, birden fazla dar bant amplifikatör ihtiyacını ortadan kaldırır
- Gelişmiş GaN Teknolojisi: Üstün güç yoğunluğu ve termal yönetim için yüksek verimli Silisyum Karbür üzerinde Galyum Nitrür (GaN-on-SiC) cihazları kullanır
- Dahili Koruma: Aşırı sıcaklık koruması ve VSWR koruması için entegre devreler, sinyal yansımasından kaynaklanan hasarı önler
- Kompakt ve Sağlam: Zorlu endüstriyel ve tüm ilgili ortamların zorluklarına dayanacak şekilde tasarlanmış hassas işlenmiş alüminyum alaşımlı şasi
- Özelleştirilebilir: Frekans aralığı ve çıkış gücü müşteri gereksinimlerine göre özelleştirilebilir
Uygulamalar
- Elektronik Karşı Önlemler (ECM): Sinyal karıştırma ve geniş spektrumlu parazit sistemleri için idealdir
- Test ve Ölçüm: EMC testi ve anten ölçümleri için güvenilir laboratuvar sınıfı güç kaynağı
- İletişim Sistemleri: 5G, Wi-Fi 6 ve uydu yer istasyonları için yüksek güçlü yükseltici
- Radar Sistemleri: Modern radar tespiti için Darbeli ve CW (Sürekli Dalga) uygulamaları
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Frekans Aralığı | 6-8GHz |
| Çıkış Gücü (P_sat) | ≥50W |
| Kazanç | ≥50dB |
| Bant İçi Kazanç Düzlüğü | ≤5.0dB |
| Çalışma Akımı | ≤5.5A |
| Konnektör | SMA-Dişi |
| Güç Kaynağı ve Kontrol Arayüzü | DB7W2 |
| VCC Güç Kaynağı ve Maksimum Voltaj | +28V, +32V |
| Boyut | 180×90×25mm (konnektörler hariç) |
| Net Ağırlık | 1kg |
| Güç Kaynağı Kablosu | Kırmızı+Siyah+Etkinleştirme kablosu |
| Çalışma Sıcaklığı | -40℃ ila +55℃ |
